Node.js 中的 Active Handle 与 Timer 优化 (下)

近期在做 Node.js 基础监控中 Active Handles/Requests 信息的按需采集功能。在 Active Handles 中包含了 timer 的信息采集,这里的 timer 就是指的通过 setTimeout/setInterval 设置的定时器,以及 Nodejs 内置 JavaScript 模块中创建的定时器等。而 Nodejs 在 timer 实现上与其他异步资源的代码结构不太一致,做了特定的优化。

本文源码基于 v14.17.3。其主要逻辑与概念在近四个双数版本(v10/12/14/16)上基本一致。

1. 引言

在上篇中我们介绍了 Handles 和 Requests 的概念,了解了什么是 Active 状态。并且知道了一个信息 —— Nodejs 使用了 HandleWrap 这个基类来作为 libuv 中 Handle 的封装,所以我们有两种获取 Handle 的方式:

  • 遍历 HandleWrap Queue
  • 使用 uv_walk 来遍历

但在上篇中提到,通过上面的方式采集,有一个例外,就是定时器(timer):

  • HandleWrapQueue 中是没有 TimerWrap 的,所以通过这种方式,是拿不到 js 层设置的定时器的;
  • uv_walk 中拿到的 timer handle,与 js 层设置定时器的情况也差异极大,并不能反映其情况。

那么这篇内容会接着从 Node.js 中 Timer 的实现,来解释「为什么 HandleWrapQueue 中没有 TimerWrap」,为什么「libuv 中的 timer handle 信息与 js 的 timer 对不上」。

2. 真的没有 TimerWrap 么?

有也没有。

Nodejs 中要用到的其他类型的 Handle,基本都会有对应的 HandleWrap,但我们却找不到 Timer Handle。不过它曾经有过。

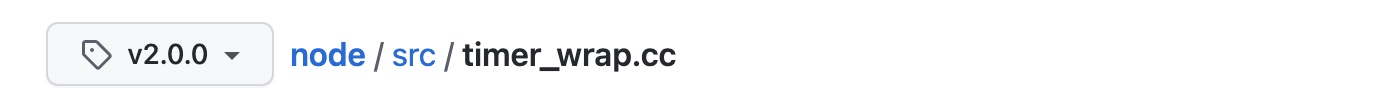

如果你去看 Nodejs 的早期版本(例如 6 年前的 v2.0.0),会发现实际是有 time_wrap.cc 这个文件的:

我们在 userland 里设置的定时器,就会间接使用到它。然后,在 v11.0.0 中被移出。移除它的一个原因也是因为在多个版本迭代后,已经不再需要向 js 层暴露创建 native 定时器的能力。这和 Timer 的实现也很有关系。

3. libuv 中 timer 的实现

我们以 v14.17.3 配套的 libuv v1.47.0 为例来看下其中 timer 的实现。

libuv 会使用 heap 来存储所有的 timer handle。在调用定时器的 start 方法时,会插入堆中,而 stop 则会从 heap 里移除:

1
2
3
4
5
6
7
8
9
10
int uv_timer_start(uv_timer_t* handle,
uv_timer_cb cb,
uint64_t timeout,
uint64_t repeat) {
...
heap_insert(timer_heap(handle->loop),
(struct heap_node*) &handle->heap_node,
timer_less_than);
...
}

在核心的循环方法 uv_run 中则有一个阶段是执行定时器的:

1
2
3
4
5
6
7
8
9
10
11
12
int uv_run(uv_loop_t* loop, uv_run_mode mode) {
...
r = uv__loop_alive(loop);
if (!r)
uv__update_time(loop);

while (r != 0 && loop->stop_flag == 0) {
...
uv__run_timers(loop);
...
}
}

它实际上就是从 heap 中遍历所有到期的定时器来执行:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
void uv__run_timers(uv_loop_t* loop) {
struct heap_node* heap_node;
uv_timer_t* handle;

for (;;) {
heap_node = heap_min(timer_heap(loop));
if (heap_node == NULL)
break;

handle = container_of(heap_node, uv_timer_t, heap_node);
if (handle->timeout > loop->time)
break;

uv_timer_stop(handle);
uv_timer_again(handle);
handle->timer_cb(handle);
}
}

4. Nodejs 在使用 timer 时面临的问题

libuv 中实现定时器的逻辑并不复杂。但是这种情况下,在实际的应用中可能会有些问题。

在大多数 Node.js 应用中,定时器的创建会很频繁。我们也许只注意到自己使用的 setTimeout/setInterval,但像是发起 http 请求时的 timeout,处理 incoming message 时的 timeout 等等,这些都会涉及定时器。

试想一下,我们 1 个接口对应 3 个后端请求的话,处理一个请求就会用到 4 个定时器,处理 1000 个请求就会要创建 4000 个定时器。那么这里可能就有两部分不好忽视的开销:

  1. timer 插入 heap 的时间
  2. js 与 C++ 之间的频繁调用,因为需要不停创建 TimerWrap

那么有办法优化么?

5. 借鉴 libev,优化 timer 实现

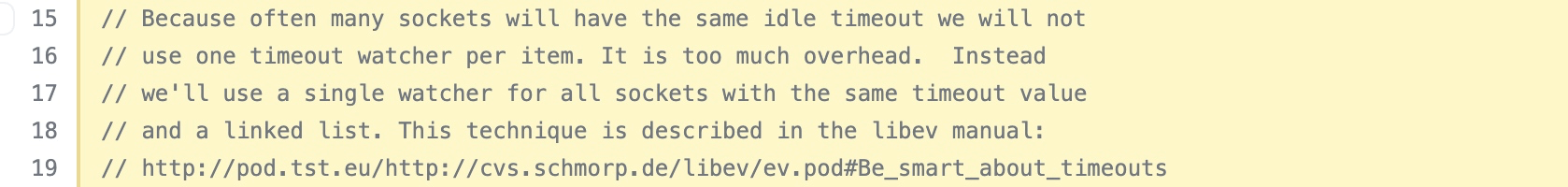

与 libuv 类似,有一个叫 libev 的异步事件库,它介绍了优化 timer 的一些思路。Node.js 参考了它的思路。

但这块其实有过两次优化调整。下面先来介绍第一次优化,看看它是如何降低 timer 的 start、stop、处理到期 handler 这三个操作的时间复杂度。

Node.js 运用了一个假设(或者说是先验知识):很多 Timer 都会具有同样的 timeout 值。它是该优化手段的基础。

这里的 timeout 值可以理解为 setTimeoutsetInterval 的第二个参数,也就是那个毫秒参数。正如刚才说的,一般大批量的定时会在像是 http timeout 这种场景下产生;或者我们在写代码时,大多也是设置固定时间的定时器。那么 timeout 就是可枚举的。我们可以把 timeout 相同的 timer 存入一个双向链表中。每个链表会对应创建一个 TimeWrap(TimeHandleWrap),负责顺序触发这个链表中的 timer。

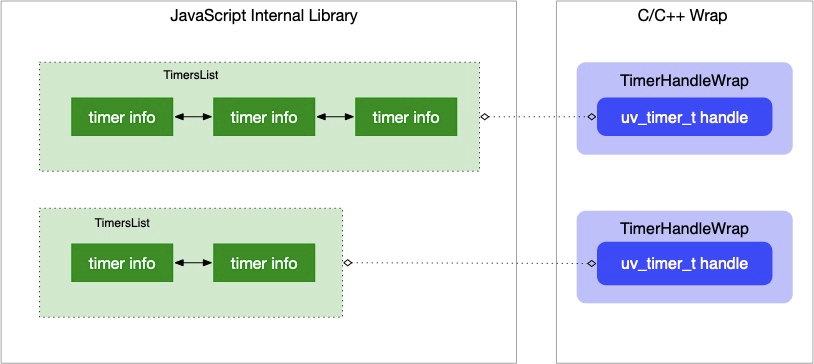

结构如下:

由于链表是按 timer 创建的时间顺序插入,所以顺序触发即可,不需要额外的遍历。

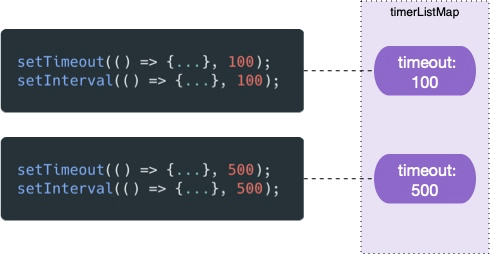

先来看 stop 操作,即移除 timer。显然,移除双向链表某一节点的复杂度是 O(1)。再来看 start,也就是插入操作。目前,插入需要遍历所有 TimerList 找到该 timeout 对应的链表。那么很容易想到的优化就是基于 timeout 值加哈希映射。在 js 中可以用类似 map (object) :

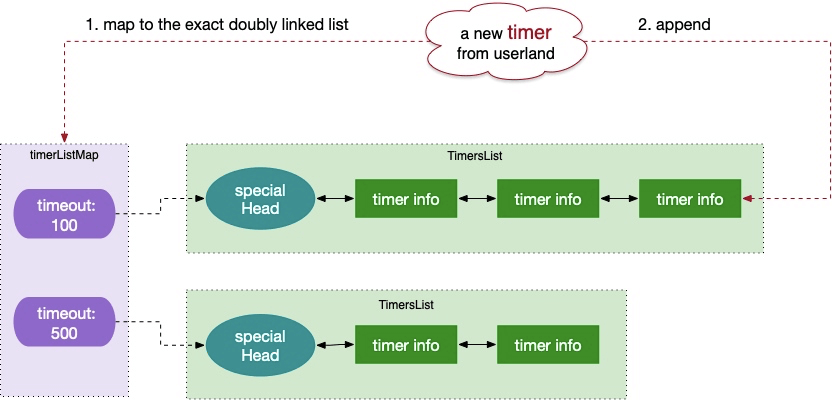

那么在插入的时候可以先通过 Map 找到链表,再在链表尾部插入,整个操作维持在 O(1):

最终就是如下的数据结构:

Node.js 在 js 层维护了主要的数据结构,而每个 timeout 值对应的 C/C++ timer handle 会在触发时通过 binding 获取并调用 js callback。

6. 进一步的优化

在做完上面的优化之后,已经大幅减少了实际的 timer handle 的创建,不再需要每次添加定时器时都走一遍 js -> C++ 的调用;同时,还将操作复杂度从 O(lgN) 降为了 O(1)。而在这个情况下,Node.js 在 v11.0.0 中又进行了一次 timer 结构的调整。

在这个 PR 中,每个 Node.js 环境只需要一个 timer handle,不再需要每个 timeout 值就创建一个 TimerWrap(timer handle) 了。

如何只使用一个实际的 TimerWrap 来处理可能出现的所有 js 中的 timer 呢?其中主体数据结构与第五节相同,仍然是 Map + Doubly Linked List 的组合来保证插入和移除效率。

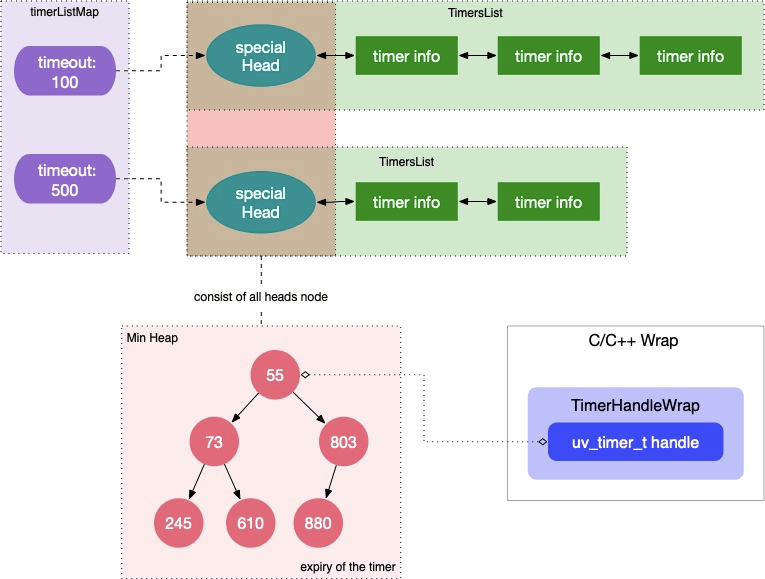

但为了能够让 TimerWrap 快速找到下一个需要执行的定时器,其新增了一个 heap 来存储所有的链表头。这个链表头是一个特殊节点,会存储该链表中第一个 timer 的到期时间,因此结构就变为:

通过取出堆顶元素,就可以拿到需要执行的 timer。然后再对堆进行整理,并将最新的堆顶元素的到期时间设置给 TimerWrap,保证下次按时触发。虽然堆上插入、删除的复杂度是 O(log N),但如果我们以之前的假设来看(即 timer 数量虽多,但都是集中的几个 timeout 值),那么这个堆的大小其实也是一个很小的常数,因此实际的时间开销并不大。

7. 不再需要 TimerWrap

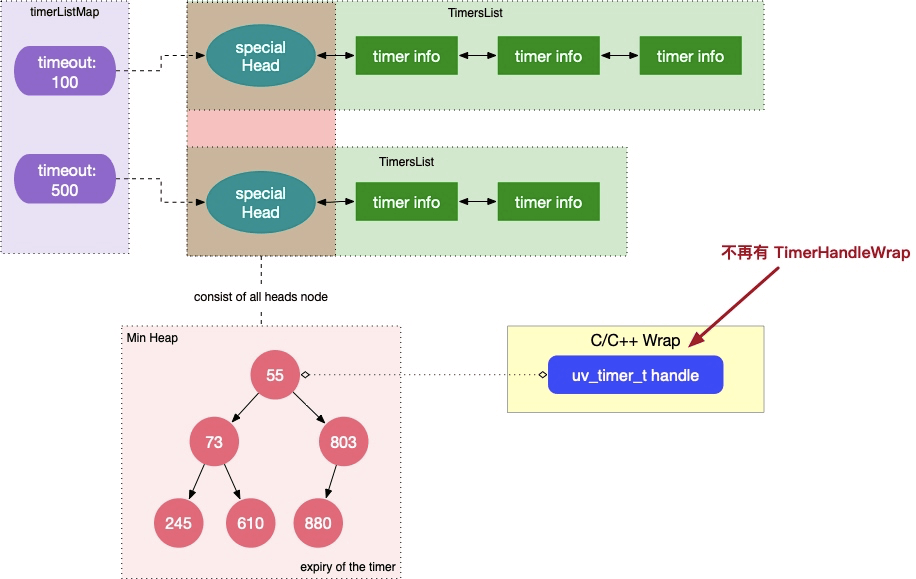

介绍完了 Node.js 中的优化,大家可能也发现为什么不再需要 TimerWrap 了。

Wrap 的作用是提供给 js 层创建 uv handle 的能力。但经过优化,只存在一个 timer handle 了,那么完全就可以在 Node.js 启动时创建出来,不再需要 js 层根据情况动态创建 timer handle 了。所以也就不再需要了。

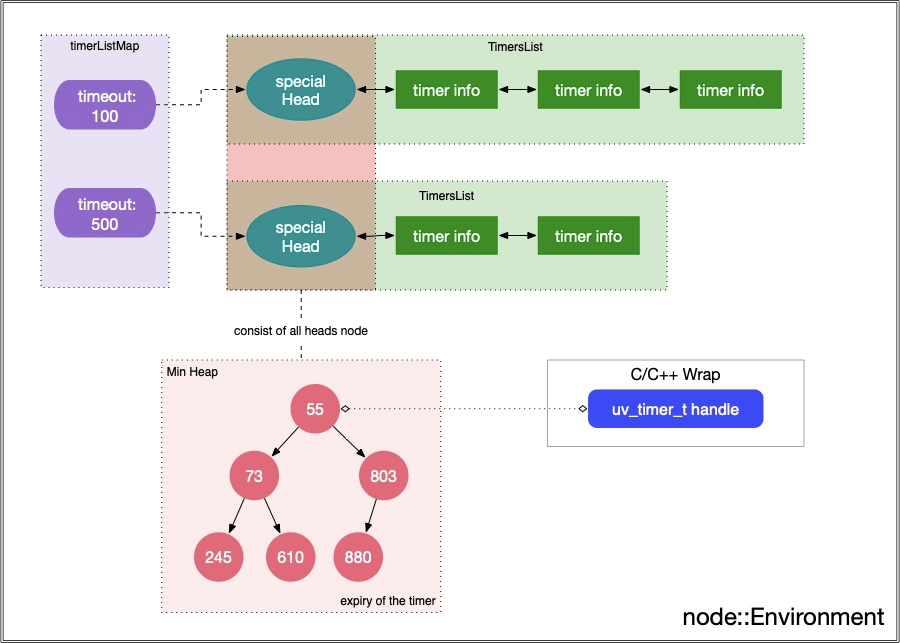

而更准确的来说,应该是每个 Node.js Environment 会有一个对应的 timer handle。例如像我们创建了一个 worker,就会有一个新的“环境”。

8、更“准确”的 timer 情况

从上面的内容可以知道,「timer」的含义在不同场景下含义可能不同:

  • 当我们在 libuv 的语境中,timer 就是 timer handle;
  • 当我们在 js 层的语境中,它会是 js 中创建的 timer 对象。

两个信息具有较大的不一致性。例如仅仅提供 timer handle 的信息,那么就无法知道 userland 中实际创建的 js timer 的情况。而反过来,如果一些 C++ Add-on 创建了 timer handle,那么从 js timer 中也是不到这个信息的。

总结

timer 作为 Node.js 中高频使用的功能,被针对性进行了很多优化。其中一大优化就是数据结构上的优化。

Node.js 中通过 Map + Doubly Linked List + Heap 来保持定时器的高校插入、删除和触发的同时,将实际使用的 timer handle 的数量优化为 1 个,这也大幅减少了 js 与 C++ 相互调用的次数。
